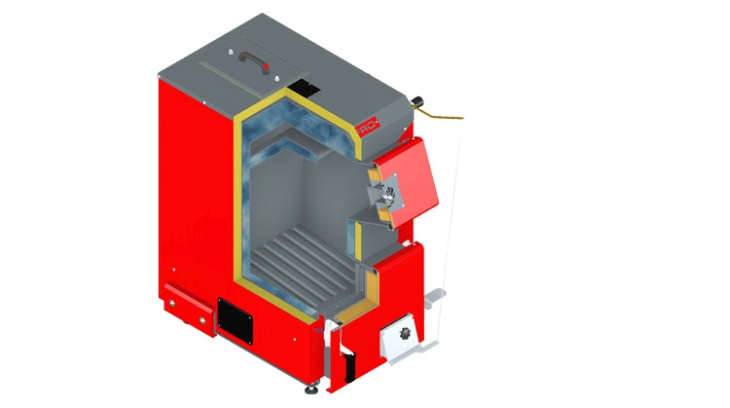

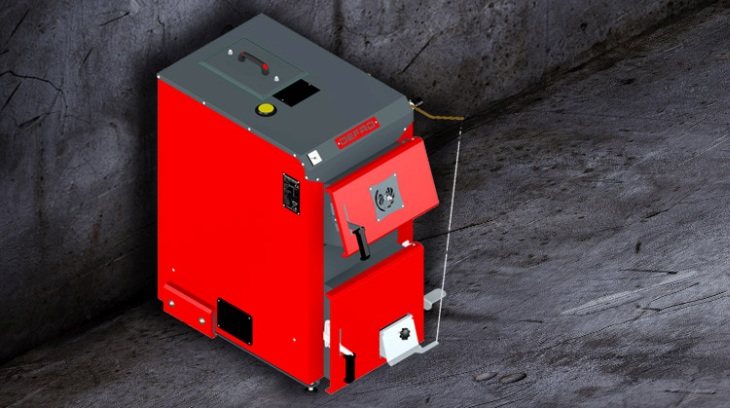

Wersja NZ o wzmocnionej konstrukcji z wbudowaną wężownicą schładzającą oraz kompletną armaturą zabezpieczającą, umożliwiająca montaż w układzie zamkniętym.
| Wyszczególnienie/typ kotła | j.m. | 8 | 12 | 16 | 19 | 22 | 25 | 28 | 35 | 42 | 49 |
| Zakres mocy | kW | 2,4-8 | 3,6-12 | 4,8-16 | 5,7-19 | 6,6-22 | 7,5-25 | 8,4-28 | 10,5-35 | 12,6-42 | 14,7-49 |
| Powierzchnia grzewcza | m2 | 1,2 | 1,4 | 1,8 | 2,0 | 2,2 | 2,4 | 2,7 | 3,2 | 4,2 | 4,9 |
| Powierzchania ogrzania pomieszczeń | m2 | do 80 | do 120 | do 160 | do 190 | do 220 | do 250 | do 280 | do 350 | do 420 | do 490 |
| Jednorazowy zasyp paliwa | kg | ~13 | ~18 | ~23 | ~28 | ~33 | ~38 | ~44 | ~59 | ~65 | ~70 |
| Optymalna sprawność cieplna | % | ~83 | |||||||||
| Max. dopuszczalne ciśnienie robocze | bar | 1.5 - układ otwarty, 2,5 - układ zamknięty | |||||||||
| Wymagany ciąg spalin | Pa | 18 | 21 | 24 | 26 | 27 | 28 | 29 | 31 | 32 | 34 |
| Temperatura wody na zasilaniu max | oC | 65/90 | |||||||||
| Masa kotła | kg | 231 | 258 | 289 | 302 | 325 | 354 | 382 | 429 | 489 | 555 |
| Pojemność wodna kotła | l | 49 | 55 | 70 | 74 | 82 | 90 | 98 | 114 | 136 | 158 |
| Przekrój komina | cmxcm | 14x14 | 14x14 | 14x14 | 14x14 | 15x15 | 16x16 | 16x16 | 18x18 | 20x20 | 21x21 |
| Przekrój komina | Φ mm | 160 | 160 | 160 | 160 | 165 | 175 | 185 | 200 | 220 | 235 |
| Minimalna wysokość komina | m | 5 | 5 | 6 | 6,5 | 7 | 7 | 7,5 | 8 | 8 | 8,5 |
| Szerokość | mm | 646 | 646 | 646 | 646 | 696 | 746 | 796 | 846 | 846 | 846 |
| Głębokość | mm | 990 | 1082 | 1094 | 1094 | 1094 | 1094 | 1094 | 1114 | 1262 | 1410 |
| Wysokość | mm | 975 | 975 | 1075 | 1125 | 1125 | 1125 | 1125 | 1175 | 1178 | 1180 |
| Średnica zasilania i powrotu Dn | mm | G1½'' | |||||||||
| Średnica czopucha | mm | 159 | 159 | 159 | 159 | 159 | 159 | 178 | 178 | 178 | 178 |
| Wysokość dolnej krawędzi czopucha | mm | 573 | 573 | 673 | 723 | 723 | 723 | 714 | 765 | 768 | 768 |
Palenisko rusztowe: węgiel kamienny, drewno, brykiet drzewny, zrzynki.
- 4 lata gwarancji na szczelność wyniennika ciepła, 2 lata na pozostałe elementy i sprawne działanie kotła.
- wysoka sprawność cieplna sięgająca 83% dzięki zwiększonemu odzyskowi ciepła ze spalin
- mechaniczny ruszt ruchomy do odpopielania rusztowin wodnych
- wyniennik ciepła wykonany z atestowanej stali kotłowej /gat. P265GH/ o grubości 6mm z hut Arcelor Mittal Poland S.a., oddział Kraków oraz U.S. Steel Kosice s.r.o.
- przystosowany do montażu w układzie zamkniętym
- duża komora paleniskowa
- regulacja dopływu powietrza wtórnego
- regulacja procesu spalania przy pomocy miarkownika ciągu* lub pokrętła w drzwiach popielnikowych
(*) - opcja dodatkowo płatna, instalowana na życzenie klienta
